Sen määrittämiseksi, onko aperävaunun johtosarjaon vedenpitävä, sinun on tarkistettava se 3 näkökulmasta - suojaluokitus, rakennesuunnittelu ja materiaalin valinta.
Voit tehdä sen seuraavasti:
1. Perusvedeneristystasot
| IP-luokitus | Suojauksen kuvaus | Testiolosuhteet ja esimerkkisovellukset |
| IP67 | Kestää tilapäisen upottamisen ilman veden sisäänpääsyä | Upotus 1 m veteen 30 minuutiksi (lyhytaikainen altistus). |
| IP68 | Kestää pitkäaikaisen jatkuvan upotuksen | Pitkäaikainen upotus (esim. 24 tuntia 1,5 metrin syvyydessä energian varastointivaljaat). |
| IP6K9K | Kestää korkean paineen, korkean lämpötilan vesisuihkuja | Kestää korkean paineen, korkean lämpötilan vesisuihkut (esim. 80 °C, 100 baarin testi rungon valjaille). |
Keskeinen seikka – Luokitus on painettava liittimeen tai pakkaukseen. Tuotteilla, joilla ei ole luokitusta, ei periaatteessa ole vedeneristyskykyä.
2. Sertifikaatit ja standardit
• ISO7638-standardin mukaisissa pistokkeissa (kuten eurooppalaiset 13-napaiset pistokkeet) on yleensä sisäänrakennettu vedenpitävä rakenne.
• Lailliset tuotteet merkitään autoteollisuuden sertifikaateilla, kuten IATF16949.

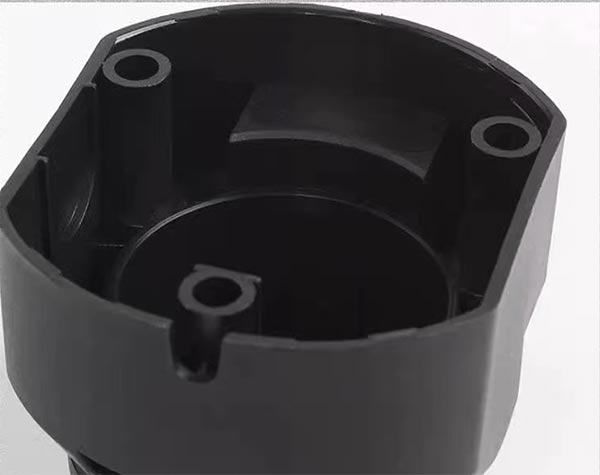

1. Liittimen tiivistysrakenne
• Tiivistysrenkaan materiaali - Aseta etusijalle säänkestävä kumi, vältä tavallista silikonia (joka on herkkä ikääntymiselle).
• Kaksoistiivisterakenne- Esimerkiksi käyttämällä kierrekiristystä + O-renkaan kaksoissuojaa spiraalilangan molemmissa päissä (katso Nissan Patrol Y62perävaunun johtosarjadesign).
• Sisäinen vedenpitävä ontelo – Huippuluokan tuotteet suunnittelevat mutkaisen tiivistysontelon (kuten vetolaitteen labyrinttirakenteen), joka estää sadeveden pääsyn sisään.

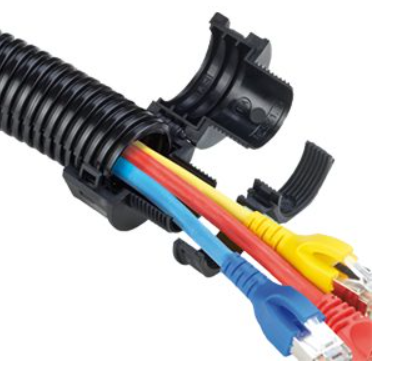

2. Kaapelin suojauksen tiedot
• Vaippamateriaali - TPEE/TPU-materiaali on tavallista PVC:tä parempi (kylmäkestävyys -40 ℃, lämmönkestävyys 105 ℃)
• Ei väliliittimiä – koko kaapelissa ei ole katkeamiskohtia; liitosliitokset vaativat hitsauksen tai ultraäänihitsauksen.
• Suojauskerroksen eheys – Metallisen suojakerroksen tulee ulottua liittimeen, jotta kosteus ei pääse tunkeutumaan rakojen läpi.

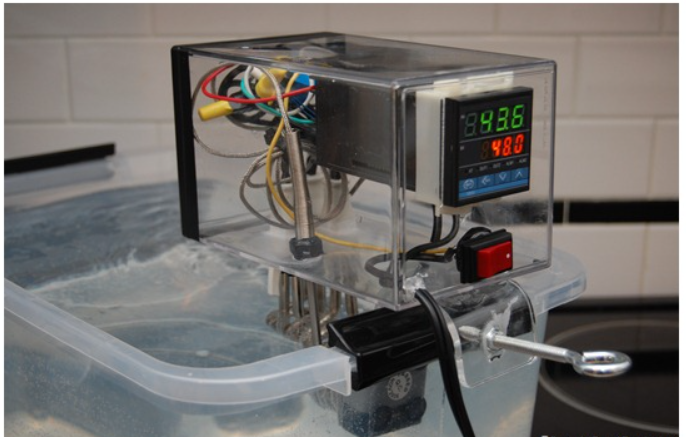

1. Veteen upotustesti (IP67/IP68-vahvistus)
• Toimenpide- Upota johdinsarja 1 metrin syvyiseen puhtaaseen veteen 30 minuutiksi (IP67) tai 24 tunniksi (IP68).
• Tuomio – Testaa eristysresistanssi heti irrottamisen jälkeen ≥100MΩ (500V megaohmimittarilla) ja liittimen purkamisen jälkeen ei saa jäädä kosteutta.
Tapaustutkimus - Suzhou Kaibaile New Energy -johtosarja läpäisi 24 tunnin testin 1,5 metrin syvyydessä ja eristysvastus täytti standardin.
2. Korkeapainevesisuihkutesti (IP6K9K-tarkastus)
• Toimenpide- Käytä 80 ℃ korkean lämpötilan vesipistoolia (80-100 baarin vedenpaine) liittimen ruiskuttamiseksi 30 cm:n etäisyydeltä 30 sekunnin ajan.
• Tuomio – Kun olet seisonut 1 tunnin ajan, testaa piirin jatkuvuus; ei saa olla oikosulkuja tai signaalikatkoksia.
Sovellettavat skenaariot – Johdinsarjat auton alustalle, ulkolatauspaaluille ja muille sovelluksille, jotka vaativat suojaa rankalta sateelta.

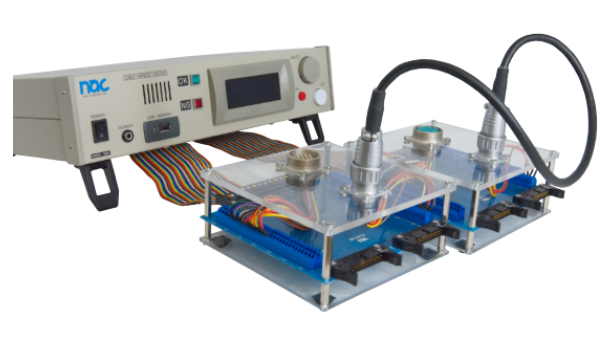

3. Eristyksen suorituskyvyn testaus
• Eristysvastus ≥ 0,5 MΩ alle 2500 V jännitteen (megohmimetritesti)
• Kestojännitetesti - Käytä 1,5-kertaista nimellisjännitettä (esim. 18 V 12 V:n johdinsarjalle) 1 minuutin ajan ilman vikaa.
